製品情報について(防爆型・パンチルト型・ハンディ型・ポータブル型)

コニカミノルタのガス監視カメラの強み

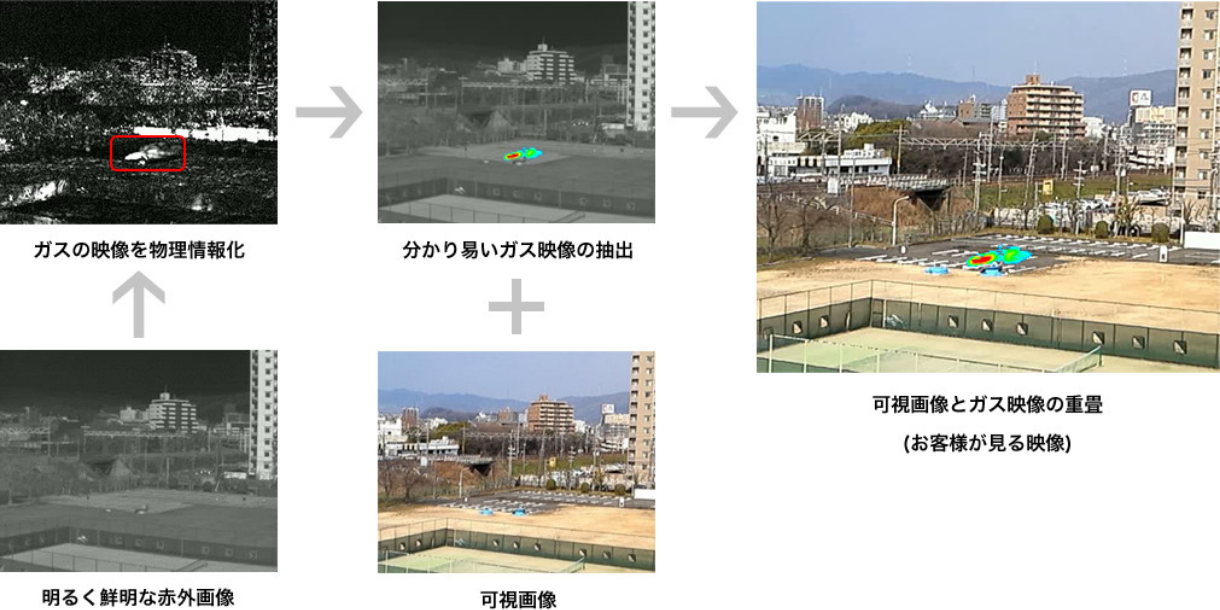

コア技術のレンズ設計技術・画像処理技術を応用し、どこからどの程度ガスが漏れているか、誰でも、直感的に理解できるシステムを構築いたしました。
これにより「人手によらない、定常的な異常発生の監視」と「熟練保全員でなくても早急かつ適切な保全実施」をご支援します。

当社ガス監視システムの特長を、危険物保安技術協会殿が実験で検証しました。詳しくは、「ガス監視システムによる可燃物可視化可能性実験等に関する調査研究」報告書(令和元年9月付)をご覧ください。

可視ガス雲画像モード

可視画像モード(動画)

高感度中間画像モード

中間画像モード

比較ポイント コニカミノルタのガス監視システムの強み
ガスの視認性 ガスの濃度に応じてカラーマップ表示することで、ガスの存在と分布が一目で直感的に分かる
定量性 漏えい源濃度を自動で推定し、定量的に表示する
自律性 ガス漏えいを自動判定し、発報する(※防爆型、パンチルト型のみ)

検出可能なガス種について

コニカミノルタのガスカメラでは、炭化水素系ガスを検出することができます。(※)
  ※アセチレンは検出できません
  ※検知性に関しましては、ガス量や距離に依存します。テスト撮影をご希望のお客様は、ページ下部のお問い合わせフォームよりご連絡ください。

ガス種例
メタン、エタン、プロパン、ブタン、ペンタン、ヘキサン、ヘプタン、オクタン
エチレン、イソプレン、1-ペンテン
ベンゼン、トルエン、キシレン、エチルベンゼン、プロピレン
メタノール、エタノール、ホルムアルデヒド、アセトアルデヒド
アセトン、メチルエチルケトン、メチルイソブチルケトン
その他エーテル類、エステル類、等

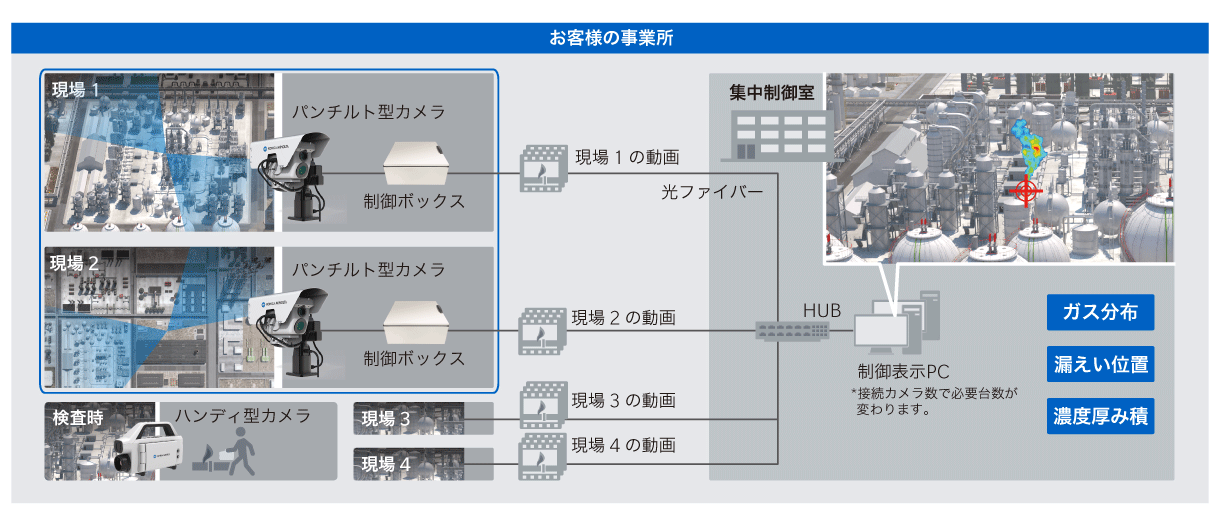

ガス漏えい監視システムの構成について

お客様の集中制御室のモニターにガス監視カメラ映像を表示し、お客様の保全・保守活動をサポートいたします。また、リモート監視システムもあわせて導入していただければ、本社から各拠点に設置されたガス監視カメラ映像を確認することも可能です。

ケース別おすすめカメラ

  • プラントを常時監視したい
  • 特定の防爆エリアでのガス監視がしたい

  • プラントを常時監視したい
  • 非防爆エリアから広い範囲の監視がしたい

  • プラントの日常検査を効率化したい
  • 災害時でも早急に漏えいがないか確認したい

防爆型ガス漏えい監視システムについて

防爆型カメラを工場内の高所に設置させていただき、
オフサイト配管をはじめとする重要設備・重点監視エリアを広範囲に見守る、という使い方を想定しております。

プラントの常時監視
24時間365日、誰でも簡単に遠隔監視可能です。

高所設備などの一括管理
オフサイト配管など、日常点検しにくい高所を監視可能です。

仕様

項目 カメラユニット 制御ボックス
寸法(L, W, H) 460 x 240 x 275mm 600 x 572 x 276mm
重量 約30kg 約65kg
消費電力 100V AC, 80W(通常)~1000W(寒冷時最大)
通信配線 光ファイバー
使用温度範囲 -20 ~ +50℃(外気温)
角度調整機能 上下±30°(ブラケット使用)
画角 横:25° 縦:18°
ズーム表示 デジタルズーム(x2, x4, x8)
過去画像表示 有り。1か月保存。期間経過後自動消去。(保存期間は変更可能)
検知時間 30秒以内(typ. 20秒)
検知能力 10%LEL・m ※メタンガスの場合
防爆性能 耐圧防爆構造 Ex d ⅡBT4 Gb
防塵・防水 IP66

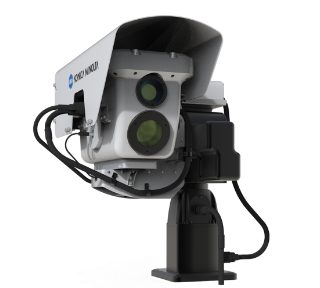

パンチルト型ガス漏えい監視システムについて

非防爆エリアに設置していただき、パンチルト機構によって防爆型よりも広域な範囲を見守る、という使い方を想定しています。

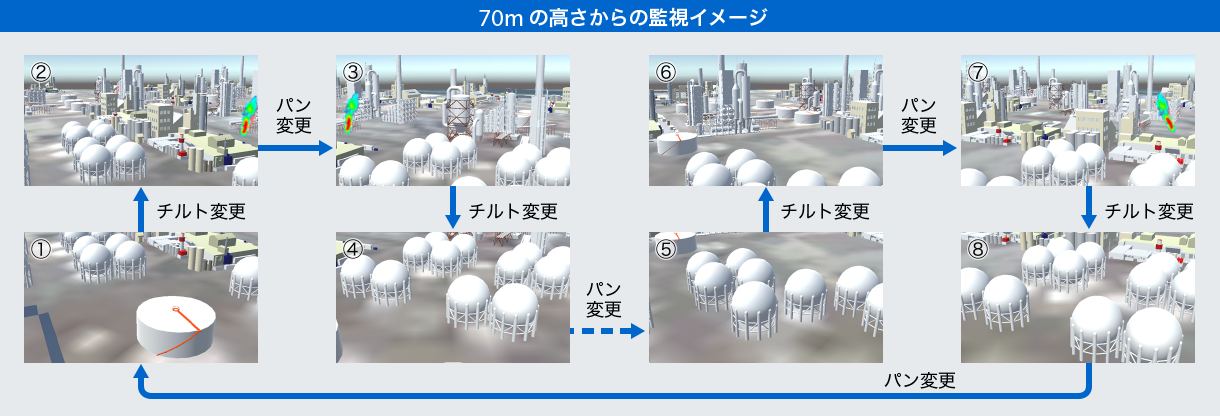

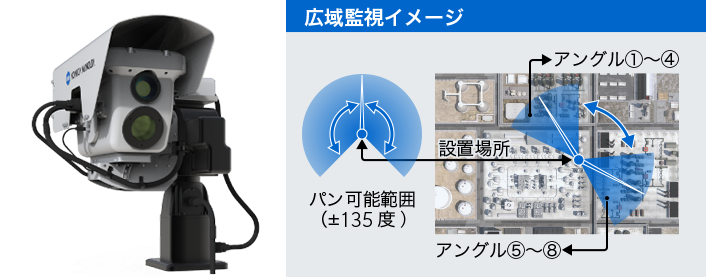

パンチルトで広域監視
複数アングルを設定した時間間隔で定期的に監視可能です。

監視時間を個別設定可能
任意の場所を特定の時刻に監視する設定も可能です。

仕様

項目 カメラユニット 制御ボックス
寸法(L, W, H) 240 × 275 × 460 mm 500 × 500 × 250 mm
重量 45 kg(雲台込み) 25.5 kg
消費電力 460 W(制御ボックスより) 100V AC 570W
通信配線 光ファイバー
使用温度範囲 -20 ~ +50℃(外気温)
角度調整機能 パン270°、チルト75°(-45 ~ +30°)
画角 横:25° 縦:18°
ズーム表示 デジタルズーム(x2, x4, x8)
過去画像表示 有り。1か月保存。期間経過後自動消去(保存期間は変更可能)
検知時間 30秒以内(typ. 20秒)
検知能力 10%LEL・m ※メタンガスの場合
防爆性能 非防爆
防塵・防水 IP66

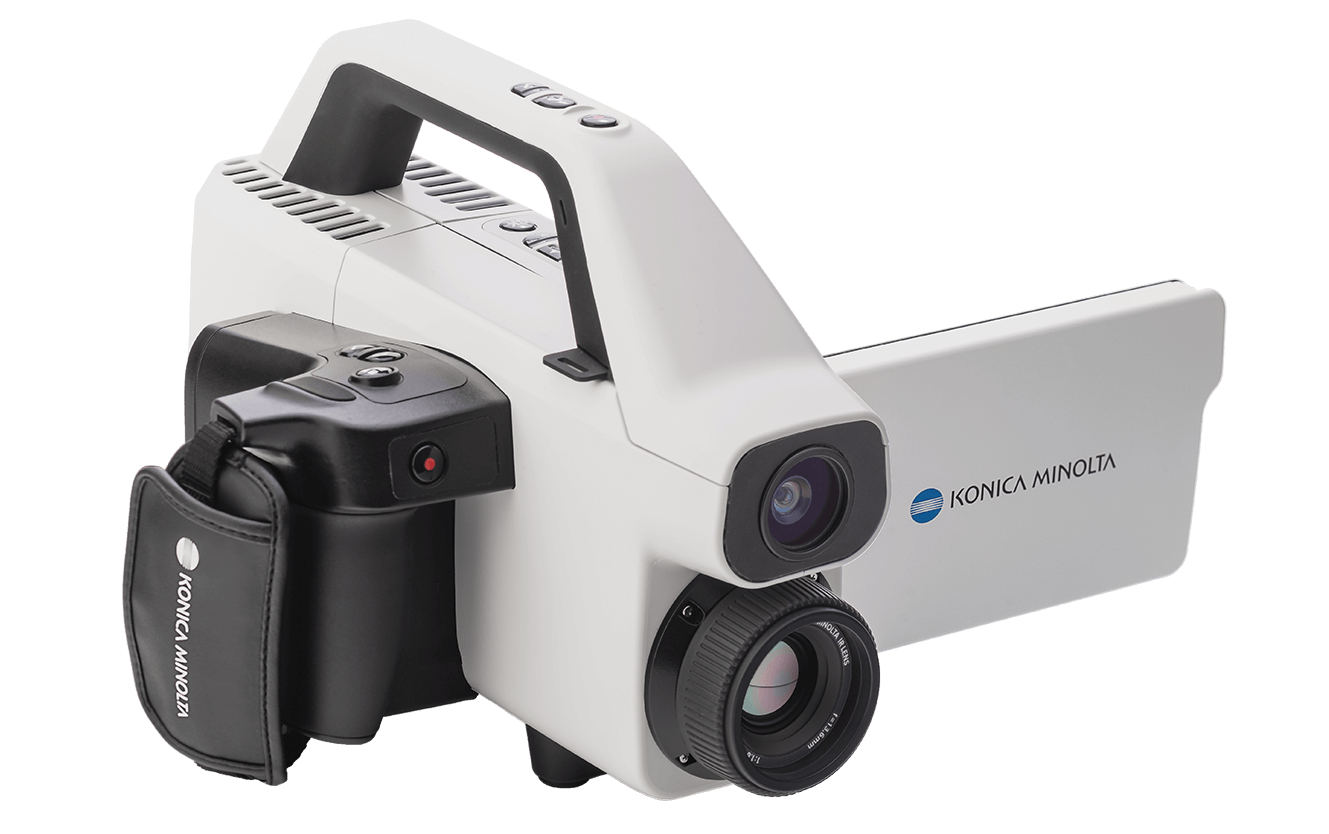

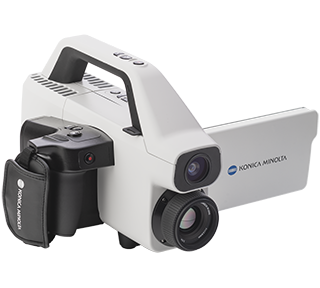

ハンディ型ガス漏えい検査システムについて

手軽に持ち歩きながら、検査・点検作業を行っていただくことを想定しております。

業界最小・最軽量*で点検作業の負担を軽減
バッテリーを内蔵したコンパクトなモデルのため、どこにでもすぐに持ち運びでき、日常点検や災害時の初期スクリーニングを効率化できます。手持ちはもちろん、三脚への取り付けも可能です。
※2021年11月時点

モニターでガス漏えい個所を素早く特定
カメラに搭載されたモニターで見えないガスを可視化し、漏えい個所を簡単に特定可能です。また、天候や時間・場所に応じて画像モードを切り替えることで、漏えい個所を確実に把握できます。

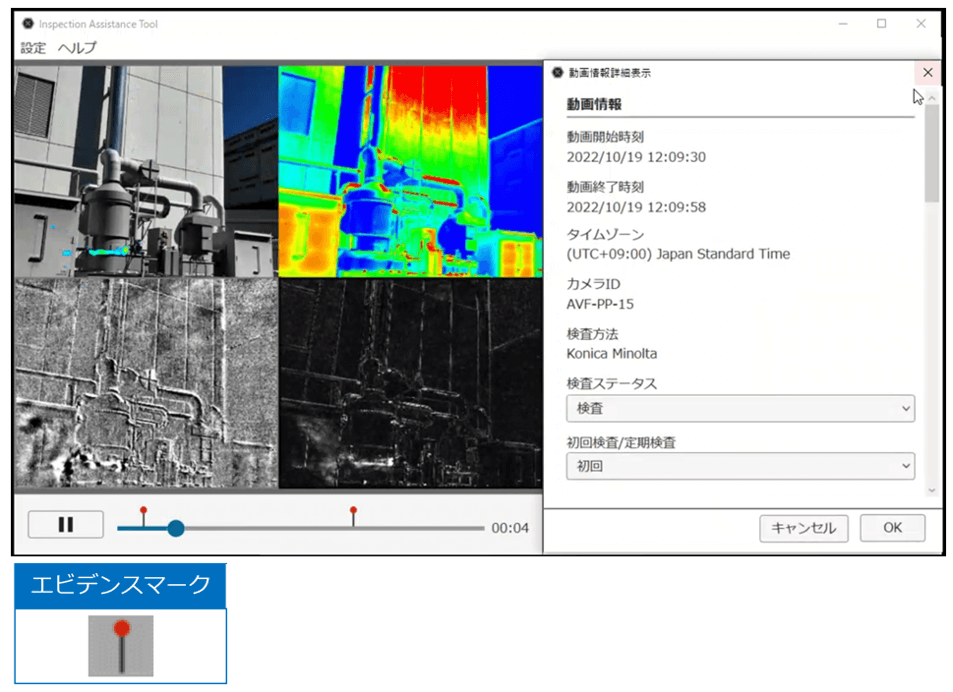

Inspection Assistance Toolによりデータ活用も簡単
SDカードに保存されたエビデンスマーク付きのデータを、報告書用に編集したり、4つ画像モードを同時に再生することができる、“蓄積する“でなく、”活用する”ためのツールです。ハンディ型のユーザー様は無償でご利用いただけます。

仕様

項目 ハンディ型カメラ
寸法(L, W, H) 280 x 158 x 187mm
重量 約2.5kg(バッテリー含む)
連続使用時間 約2時間(新品バッテリー時、バッテリー交換可)
使用温度範囲 -20 ~ +50℃(外気温)
画角 横:40° 縦:32°
検知時間 3秒以内(typ.1秒)
検知能力 10%LEL・m ※メタンガスの場合
防爆性能 非防爆
防塵・防水 IP54

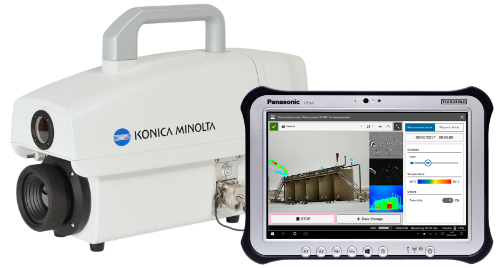

ポータブル型ガス漏えい検査システムについて

三脚にカメラを取り付け、タブレットでカメラ映像を確認しながら検査・点検作業を行っていただくことを想定しております。

日常点検の効率化
大画面タブレットで漏えいが疑われる個所を俯瞰的に確認可能なため、漏えい源を素早く特定可能です。

固定機導入検討用として
防爆型、パンチルト型と同型の光学系のため、固定機設置時のアングル検証が事前に可能です。

仕様

項目 ポータブル型カメラ
寸法(L, W, H) 358 x 141 x 253mm
重量 4.2kg (バッテリー含む)
連続使用時間 5時間以上(新品バッテリー)
使用温度範囲 -20 ~ +50℃(外気温)
画角 横:25° 縦:18°
検知時間 3秒以内(typ.1秒)
検知能力 10%LEL・m ※メタンガスの場合
防爆性能 非防爆
防塵・防水 IP54

より詳細な説明をご希望の方や、トライアルをご希望の方は、以下よりお問い合わせください。
